Kort introduktion

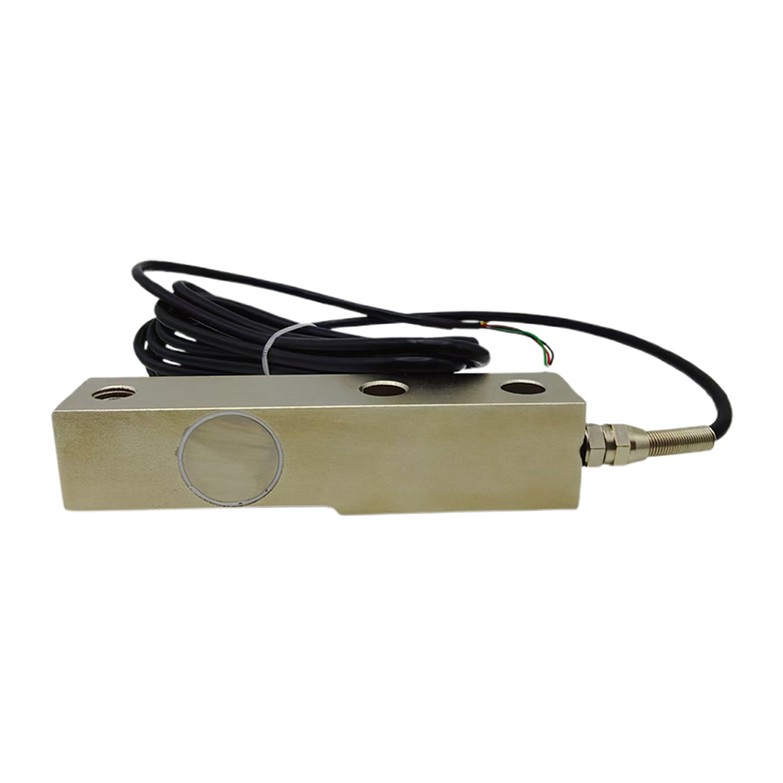

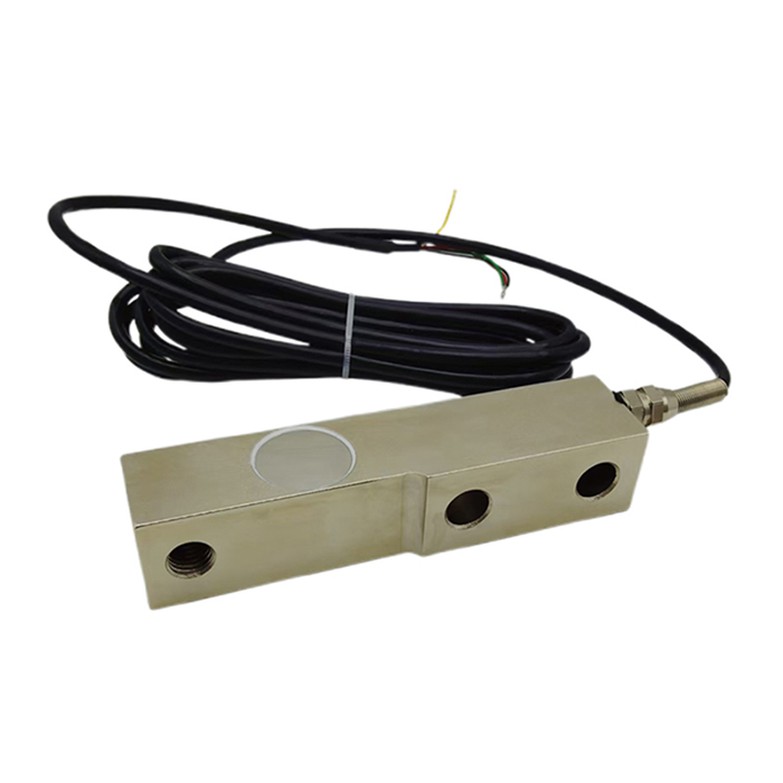

Cantilever balklastceller, en typ av viktsensor, använder töjningsmätare bundna till en böjningsbalk för att omvandla mekanisk kraft till en elektrisk signal. Balkens avböjning motsvarar direkt den applicerade vikten, vilket möjliggör exakt mätning över olika kapaciteter. De används ofta i trattvågar, plattformsvågar och kraftprovningsutrustning.
Särdrag
1. Tillverkad av robust legerat stål, säkerställer denna fribärande balkviktsvågssensor hög hållfasthet och lång livslängd under tunga belastningar.
2. Inkapslad tätning, sensorn ger utmärkt skydd mot fukt, damm och korrosion för tillförlitlig drift i tuffa miljöer.
3. Kombinationen av struktur av legerat stål och inkapslad tätning gör denna viktsensor både hållbar och stabil, och levererar exakta och repeterbara viktmätningar.
Kärnspecifikation
| Lastområde | 500-2000 kg |
| Nominell uteffekt (mV/V) | 2mV/V |
| Omfattande fel | ±0,02%FS |
| Ingångs-/utgångsresistans (Ω) | 385±10/350±5 |
| Kabelspecifikation längd | φ5*3m eller anpassad |
| Ledningsmetod | Röd --------Excitation+ Svart--------Excitation- Grön-----Signal+ Vit -------Signal- |
Ansökan
Vågsensorer med fribärande balk används för industriella tunga-plattformsvågar, lagerinställningar för vägning och kassadiskar och livsmedelsbearbetningslinjer.
Modell ZH-XYL detaljspecifikation
|
Kapacitet |
0.5-2t |
Material |
Legerat stål |
|
Nominell uteffekt (mV/V) |
2.0±0.005 |
Icke-linjäritet |
±0,02%FS |
|
Hysteres |
±0,02%FS |
Repeterbarhet |
±0,01%FS |
|
Krypning (30 minuter) |
±0,02%FS |
Noll balans |
±1,00 %FS |
|
Temperatureffekt på noll |
±0,02 %FS/10 grader |
Temperatureffekt på utgång |
±0,02 %FS/10 grader |
|
Ingångsresistans (Ω) |
385±10 |
Utgångsresistans (Ω) |
350±5 |
|
Isolationsmotstånd |
Större än eller lika med 5000MΩ |
Excitationsspänning |
5V-10V(DC) |
|
Kompenserat temperaturområde |
-10~+50 grad |
Drifttemperaturområde |
-20~+60 grad |
|
Säker överbelastning |
120% FS |
Brytande lastning |
150% FS |
|
Kabel |
Φ5X 3M Eller anpassad efter förfrågan |
Kabelns färgkod |
Inmatning: röd+svart- Utdata:grön+vit- |
Konturdiagram
Specifik storlekstabell
|
Kapacitet (kg) |
A |
B |
|
50-200 |
78 |
10 |
|
500-2000 |
74 |
12 |
