Kort introduktion

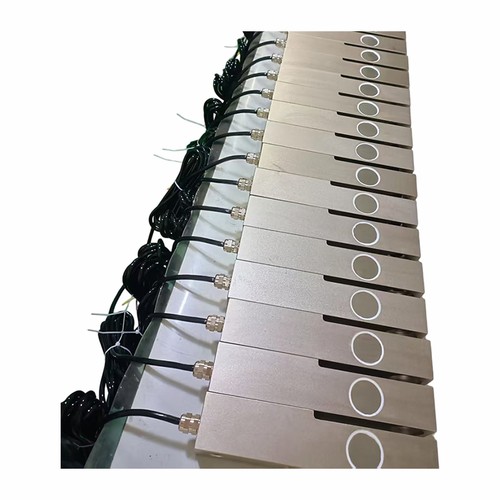

Vägningssensorn (lastcellen) fungerar via elastisk deformation: en fribärande balk böjs av under belastning och ändrar töjningsmätarens utgångar. Den resulterande spänningsändringen är kalibrerad för att reflektera kraftens storlek, vilket möjliggör noggranna mätningar för statiska och dynamiska vägningsapplikationer. Dess kompakta, lätta-att-installerade design gör den väl-lämpad för tillverkning av produktionslinjer och laboratorietestinställningar.
Särdrag
1. Hög-vägningssensor med stabil uteffekt över varierande belastningar för tillförlitlig mätning.
2. Kompakt vägningssensordesign möjliggör integration i trånga utrymmen utan prestandaförlust.
3. Snabb svarstid stöder realtidsövervakning-i både statiska och dynamiska applikationer.
Kärnspecifikation
| Lastområde |
300 kg-3t |
| Nominell uteffekt (mV/V) | 2mV/V |
| Omfattande fel | ±0,02%FS |
| Ingångs-/utgångsresistans (Ω) | 381±4/350±1 |
| Kabelspecifikation längd | φ5*3m eller anpassad |
| Ledningsmetod | Röd --------Excitation+ Svart--------Excitation- Grön-----Signal+ Vit -------Signal- |
Ansökan
Modell ZH-SBS detaljspecifikation
|
Kapacitet |
0.3t,0.5t.1t,2t,3t |
Material |
Legerat stål |
|
Nominell uteffekt (mV/V) |
2.0±0.002 |
Icke-linjäritet |
±0,02%FS |
|
Hysteres |
±0,02%FS |
Repeterbarhet |
±0,01%FS |
|
Krypning (30 minuter) |
±0,02%FS |
Noll balans |
±1,00 %FS |
|
Temperatureffekt på noll |
±0,02 %FS/10 grader |
Temperatureffekt på utgång |
±0,02 %FS/10 grader |
|
Ingångsresistans (Ω) |
381±4 |
Utgångsresistans (Ω) |
350±1 |
|
Isolationsmotstånd |
Större än eller lika med 5000MΩ |
Excitationsspänning |
5V-10V(DC) |
|
Kompenserat temperaturområde |
-10~+50 grad |
Drifttemperaturområde |
-20~+60 grad |
|
Säker överbelastning |
150% FS |
Brytande lastning |
300% FS |
|
Kabel |
Φ5.4 X 3M Eller anpassad efter förfrågan |
Kabelns färgkod |
Inmatning: röd+svart- Utdata:grön+vit- |
Konturdiagram
Specifik storlekstabell
|
Kapacitet(t) |
ΦD2 |
|
0.3t-2t |
13 |
|
3t |
15 |
