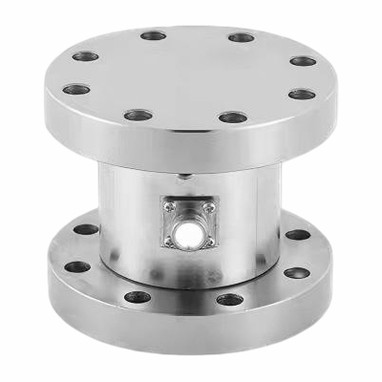

Kort introduktion
Den roterande vridmomentgivaren är en specialiserad sensor konstruerad för att fånga vridkraften samtidigt som den tillåter kontinuerlig axelrotation, idealisk för statisk vridmomentutvärdering i roterande system.
Särdrag
1. Den roterande vridmomentgivaren stöder flera mätområden för att tillgodose olika vridmomentkrav inom en enda enhet.
2. Tillverkad av hög-legerat stål för hållbarhet under tunga-driftsbelastningar.
3. Den roterande vridmomentgivaren har en fläns-monteringsanslutning för säker och enkel koppling till drivmekanismer.
Kärnspecifikation
| Lastområde | 0~100, 200, 300, 500, 1000 Nm |
| Nominell uteffekt (mV/V) | 1,0-2,0 mV/V |
| Omfattande fel | ±0,1%FS;±0,3%FS |
| Ingångs-/utgångsresistans (Ω) | 700±10Ω(350±10Ω)/700±5Ω(350±5Ω) |
| Kabelspecifikation längd | anpassas efter förfrågan |
| Ledningsmetod | Röd --------Excitation+ Svart--------Excitation- Grön-----Signal+ Vit -------Signal- |
Ansökan
Den roterande vridmomentgivaren används i olika scenarier för statiska vridmomenttestning, såsom bänkverifiering av kalibrerade momentnycklar i flygkomponenter.
Modell ZH-07A Detaljspecifikation
|
Kapacitet |
0~100,200,300,500,1000 Nm |
Material |
Legerat stål |
|
Nominell uteffekt (mV/V) |
1,0-2,0 mV/V |
Icke-linjäritet |
±0.1%;±0.3%F.S |
|
Hysteres |
±0.1%;±0.3%F.S |
Repeterbarhet |
±0.1%;±0.3%F.S |
|
Krypning (30 minuter) |
±0,1 %FS/10 grader |
Noll balans |
01.00 %FS |
|
Temperatureffekt på noll |
±0,1 %FS/10 grader |
Temperatureffekt på utgång |
±0,1 %FS/10 grader |
|
Ingångsresistans (Ω) |
700±10Ω/350±10Ω |
Utgångsresistans (Ω) |
700±5Ω/350±5Ω |
|
Isolationsmotstånd |
Större än eller lika med 2000MΩ |
Excitationsspänning |
5-12V DC |
|
Kompenserat temperaturområde |
Rumstemperatur -+60 grad |
Drifttemperaturområde |
-35~+80 grad |
|
Säker överbelastning |
120% FS |

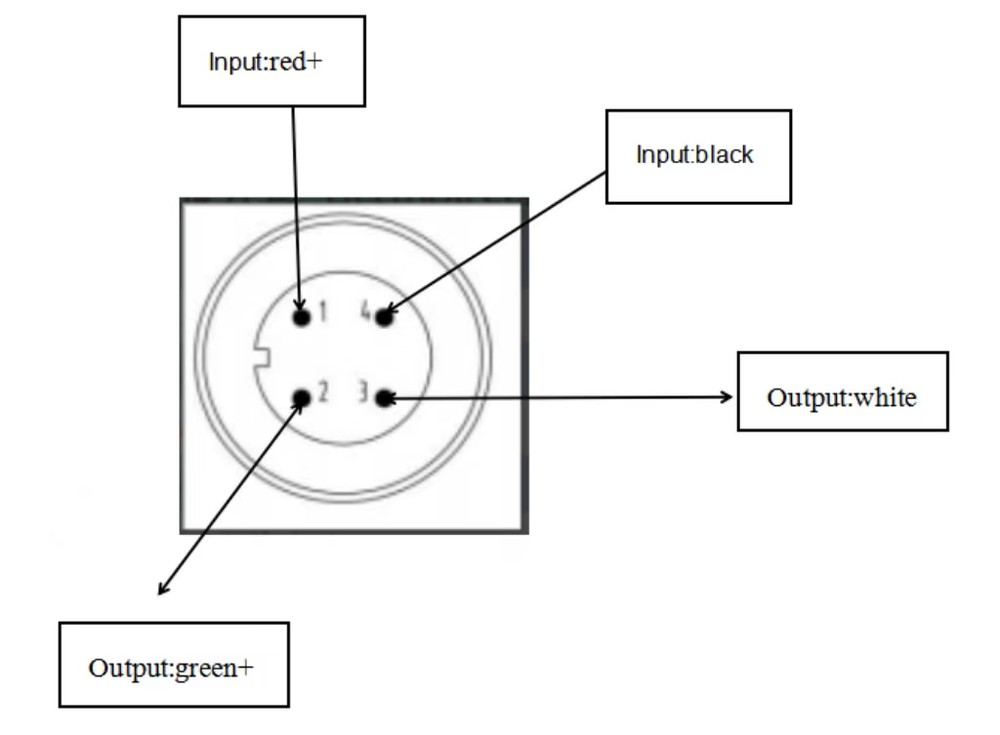

Elanslutningsläge |
Inmatning: röd+svart- Utdata:grön+vit- |
Konturdiagram
Specifik storlekstabell
|
Nominell belastning (Nm) |
Φ1 |
Φ2 |
Φ3 |
Φ4 |
Φ5 |
L1 |
L2 |
L3 |
|
0~100,200,300,500,1000 Nm |
98 |
80 |
58 |
40 |
10.5 |
80 |
15 |
6 |
