Kort introduktion

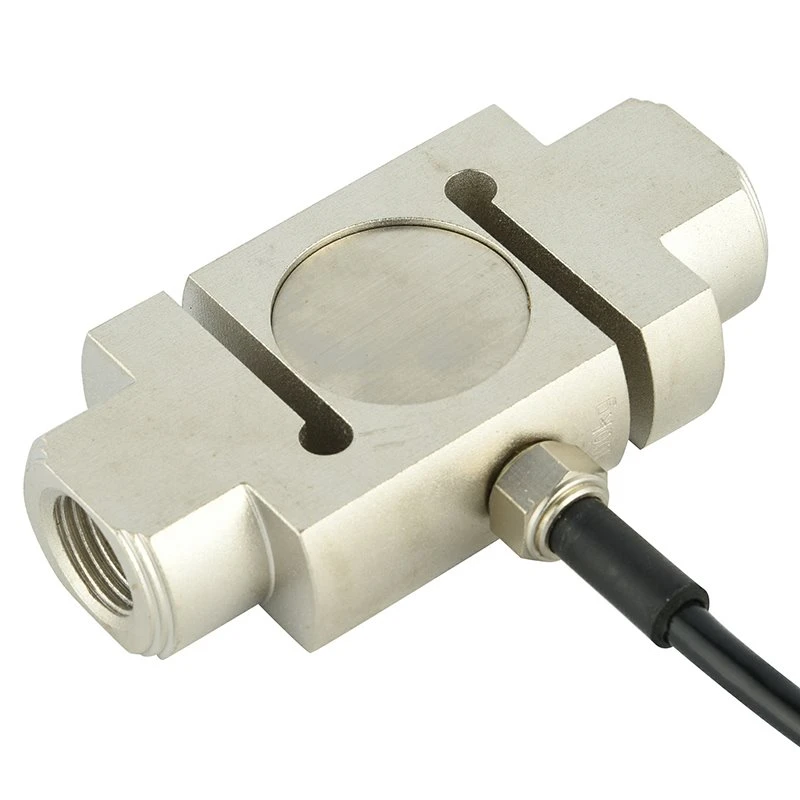

S Beam-lastcellen är en kraft-avkännande enhet med en "S"--formad struktur, optimerad för noggrann mätning av både spännings- och kompressionskrafter. Den fungerar enligt principen med töjningsgivare, som upptäcker deformation orsakad av den applicerade belastningen och omvandlar den till en elektrisk effekt.
Särdrag
1. Tillverkad av hög-legerat stål eller rostfritt stål för att säkerställa hållbarhet och motståndskraft mot slitage, korrosion eller temperaturvariationer.
2. Förseglad med självhäftande ingjutning (limförsegling) för att skydda interna komponenter från fukt, damm och andra miljöföroreningar.
3. S Beam-lastcellen använder töjningsmätarteknologi för att mäta mekanisk deformation exakt, vilket ger stabila och repeterbara avläsningar över olika kraftområden.
Kärnspecifikation
| Lastområde | 100 kg, 200 kg, 300 kg, 500 kg, 700 kg, 1000 kg |
| Nominell uteffekt (mV/V) | 2,0 ± 0,005 mV/V |
| Omfattande fel | 0,03 %FS |
| Ingångs-/utgångsresistans (Ω) | 650±10/650±5 |
| Kabelspecifikation längd | Φ 5 * 3 m Eller anpassad efter förfrågan |
| Ledningsmetod | Röd --------Excitation+ Svart--------Excitation- Grön-----Signal+ Vit -------Signal- |
Ansökan
S Beam-lastcellen används i stor utsträckning i varm- och kallpressmaskiner, materialprovningsutrustning, tratt- och tankvägningssystem, kranvågar och drag-/kompressionstestriggar, där tillförlitlig kraftmätning är avgörande.
Modell ZH-ST3 detaljspecifikation
|
Kapacitet |
100,200,300,500,700,1000 kg |
Material |
Legerat stål/Rostfritt stål |
|
Nominell uteffekt (mV/V) |
2.0 ± 0.005 |
Icke-linjäritet |
±0,03 %FS |
|
Hysteres |
±0,03 %FS |
Repeterbarhet |
±0,01%FS |
|
Krypning (30 minuter) |
±0,05 %FS |
Noll balans |
±1,00 %FS |
|
Temperatureffekt på noll |
±0,05 %FS/10 grader |
Temperatureffekt på utgång |
±0,05 %FS/10 grader |
|
Ingångsresistans (Ω) |
650±10 |
Utgångsresistans (Ω) |
650±5 |
|
Isolationsmotstånd |
Större än eller lika med 5000MΩ |
Excitationsspänning |
5V-10V(DC) |
|
Kompenserat temperaturområde |
-10~+50 grad |
Drifttemperaturområde |
-20~+60 grad |
|
Säker överbelastning |
120% FS |
Brytande lastning |
150% FS |
|
Kabel |
Φ 5 X 3 M Eller anpassad efter förfrågan |
Kabelns färgkod |
Inmatning: röd+svart- Utdata:grön+vit- |
Konturdiagram
