Kort introduktion

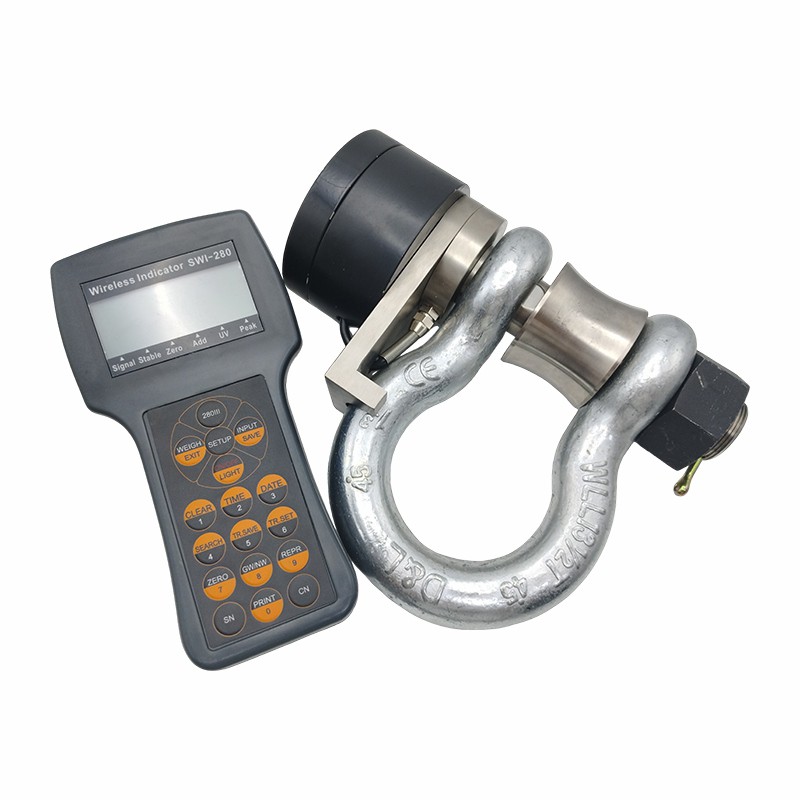

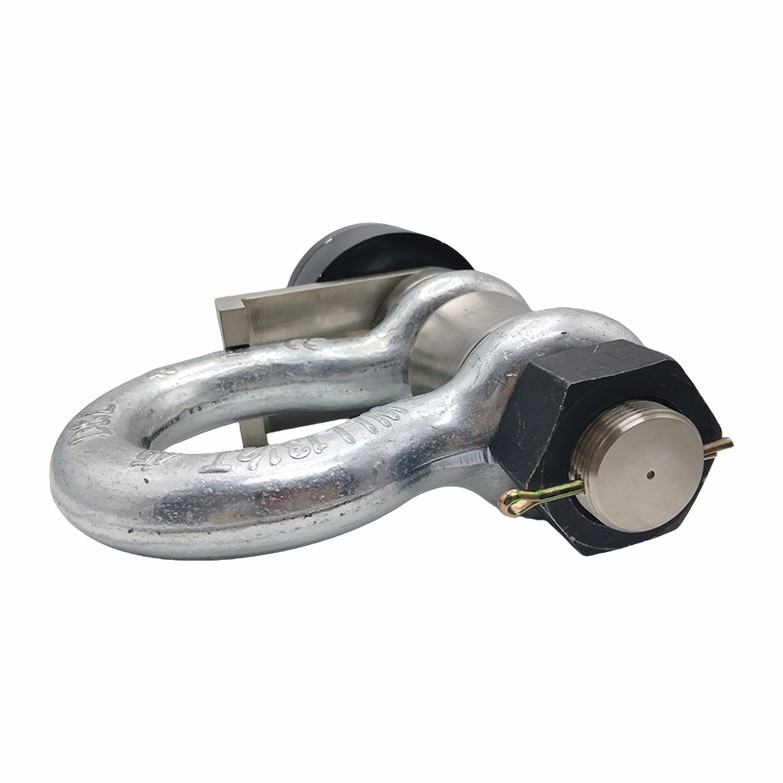

Den trådlösa lastsensorn är en kompakt,-batteridriven enhet som mäter kraft eller vikt och överför data via radiofrekvens, vilket gör den idealisk för övervakning av kranar och lyftutrustning.
Särdrag
1. Möjliggör belastningsövervakning i realtid- utan fysiska kablar, vilket minskar installationens komplexitet och risken för intrassling.
2. Den trådlösa belastningssensorn är utrustad med robusta krypteringsprotokoll för att säkerställa säker och störningsfri-kommunikation över långa avstånd.
3. Designad med robusta höljen och stöttåliga-fästen för att tåla vibrationer och tuffa driftsmiljöer.
Kärnspecifikation
| Lastområde | 3-10t |
| Nominell uteffekt (mV/V) | 2,0±0,1mV/V |
| Omfattande fel | ±0,02%FS |
| Ingångs-/utgångsresistans (Ω) | 385±15/350±5 |
| Kabelspecifikation längd | Φ4 X 0,5 M Eller anpassad efter förfrågan |
| Ledningsmetod | Röd --------Excitation+ Svart--------Excitation- Grön-----Signal+ Vit -------Signal- |
Ansökan
1. Används i mobila kranar och traverser för att förhindra överbelastning och förbättra driftsäkerheten.
2. Den trådlösa lastsensorn används vid rigg- och lyftinspektioner för tillfälliga installationer där ledningar är opraktiska.
3. Används inom bygg- och hamnlogistik för dynamisk lastspårning på lyftredskap och spridarbalkar.
Modell ZH-CS3 detaljspecifikation
|
Kapacitet |
3-10t |
Material |
Legerat stål |
|
Nominell uteffekt (mV/V) |
2.0±0.1 |
Icke-linjäritet |
±0,02%FS |
|
Hysteres |
±0,02%FS |
Repeterbarhet |
±0,01%FS |
|
Krypning (30 minuter) |
±0,02%FS |
Noll balans |
±1,00 %FS |
|
Temperatureffekt på noll |
±0,02 %FS/10 grader |
Temperatureffekt på utgång |
±0,02 %FS/10 grader |
|
Ingångsresistans (Ω) |
385±15 |
Utgångsresistans (Ω) |
350±5 |
|
Isolationsmotstånd |
Större än eller lika med 5000MΩ |
Excitationsspänning |
5V-10V(DC) |
|
Kompenserat temperaturområde |
-10~+50 grad |
Drifttemperaturområde |
-20~+60 grad |
|
Säker överbelastning |
120% FS |
Brytande lastning |
150% FS |
|
Kabel |
Φ4 X 0.5 M Eller anpassad efter förfrågan |
Kabelns färgkod |
Inmatning: röd+svart- Utdata:grön+vit- |
Konturdiagram
Specifik storlekstabell
|
Nominell belastning (t) |
A |
B |
C |
D |
E |
F |
G |
H |
J |
|
3 |
335 |
57 |
40 |
27.5 |
277.0 |
30 |
21.5 |
45 |
24 |
|
5 |
362 |
68 |
45 |
28.0 |
298.5 |
35 |
26.0 |
50 |
26 |
|
10 |
384 |
83 |
55 |
34.5 |
307.5 |
40 |
32.4 |
60 |
32 |
